金属粉末Eutalloy PE 3309（12496）用于耐磨损喷涂
概述镍基合金粉末，对抗金属间摩擦较为理想，有的耐磨性能及抗腐蚀性能。技术参数硬度HRC…………………………63～75固态/液态℃…………………970～1200有效温度℃………………………～1040工作温度℃…………………～700焊道密度g/cm3………………………7.8热膨胀系数α(mm/(m K))20～200℃………………………0.012720～400℃………………………0.013120～600℃………………………0.013720～800℃………………………0.0136应用风机叶片，传动辊，导轨，枢轴，凸轮等使用工艺预处理确保被喷涂区域没有氧化物、油污、油脂等，并且去除被破坏的母材。有些部位或许还需要喷丸处理或者进行粗加工，预处理后要进行保护防止被污损（如指印，油污等）。当存在直棱边及棱角时，要加工成30°角避免母材融化。预热是否预热取决于母材的类型及尺寸。通常情况下，预热温度为100～300℃。对于不锈钢及含有W，Mo，Al，Ti的钢，如果加热则容易产生氧化物，这样会降低喷涂层的质量。因此加热过程中要特别注意。对于圆柱形部件建议使用车床旋转进行预热及喷涂。根据工件的尺寸，我们选用CastoFuse 30或40号伸出杆进行预热。喷涂工艺CDS 8000
CDS 8000 常用参数表
产品
3309
标准喷涂模式
SSM20
容器装置
4
火焰类型
中性焰
伸出杆
1
喷涂距离（mm）
200
旋转速度(m/min)
20
前进速度(mm/rev)
3
压力：氧气＝4bar;乙炔＝0.7bar;
空气＝0～6bar
Roto Tec 80喷枪控制装置：……………………A=N氧气：……………………4bar/0.7bar距离：……………………………200mm厚度：………………………0.1～0.2mm使用Eutalloy RW3309喷涂层的厚度为0.2mm。喷涂距离保持在200mm（从喷枪端部到工件）。熔合使用CastoFuse 30或40号伸出杆来完成预喷涂合金的熔合。在距离工件大约30mm的位置从工件的一端向另一端移动加热，然后重复上述过程，熔合结束后工件表面具有金属光泽。继续进行喷涂及熔合，可以喷涂多层直到达到所要求的厚度。由于母材有一定的收缩量，为了得到所要求的厚度要留有一定的余量。当被喷涂工件为锥形时，应该从锥顶向锥底方向进行。冷却确保所加工工件沉浸在蛭石或热干砂中缓慢冷却至室温，避免产生激冷效应。机械加工车削使用硬质合金刀具进行车削加工镶刃刀具为RotoTool或ISO K01或K10刀面角为-5°，自由角为5°切削速度为：18m/min.
粗加工
精加工
前进速度（mm/rev）
0.1～0.2
0.08
进尺深度（mm）
1～1.5
0.05
磨削加工使用11C80K13Vplf砂轮片进行磨削加工存放及处置应将Eutalloy PE 3309放置在干燥的环境中，避免潮湿或损坏。
针对于表面维护的标准热喷熔系统—EUTALLOY
新型的，更新升级的优点：
■更加安全的气态流线型喷射与粉末环流传送
■提高了粉末在大、厚部件上的沉积速率
■确保在临界角落和薄边缘更好的沉积效果
■减少熔融粉末的超范围喷涂和昂贵的热后机械加工
■延长工业部件的使用寿命，提高工业生产效率
Eutalloy通过提供保护性的表面喷涂，预防工业部件的磨损，延长其使用寿命. 通过使用的Superjet-s传送系统绝大多数的Eutalloy都是进行自熔性的粉末喷涂、熔合与冶金结合.独立认证和广大领域测试确保了在预防性维护和修复方面的喷涂性能与度的新标准
Superjet-s-Eutalloy是一种多功能的粉末传送系统，无论在平板的冶金表面、精密边缘还是旋转的圆柱体上都能非常方便的进行保护修复性的表面修复喷涂.标准的Superjet-s传输系统得的优点：■通过旋转装备喷嘴，可人工快速的装备喷枪，极易操作，可进行定位喷焊操作.■整套的喷嘴装备，每个都有它自己的注射器和搅拌腔，保证了使用不同火焰时取得的输送效果■所有的喷枪组件都可以被拆除、清洗和维护保养.■快速的气体开关，再次打开就可以得到原始火焰，不需要再调节■以人为本的设计更容易操作，平衡性好并能很好的防热独特的设计性能优点：人性化的简易装备EXCLUSIVE DESIGN QUALITY IMPROVEMENTS:BODY-HANDLE ASSEMBLY■的电脑控制技艺保证了整机内部各气体轨线的有序排列，能得到流线型的喷涂效果，减少了阻塞的危险■手工控制粉末表面硬化，延长了工作寿命■喷枪的氧气和乙炔阀门座都进行过特殊的表面处理，每个都有非常高的安全性，气体密封和更长的使用寿命完整的喷嘴装备INTEGRATED TIP ASSEMBLIESAo S点喷型这种设计特别为点及润色修复用，喷涂层非常且热输入为。典型的运用包括：小且精致的边角和易过热、氧化的复杂的薄边缘。A1 S和A2 S 线喷型这种改进型设计有更好的内部几何结构和热传播性，火焰柔和稳定，粉末控制开关更快。这确在熔融喷涂的时候能更好的控制线性喷涂沉淀，而且不会产生整体的过热或者基层的变形。B3S 和B4S 标准型C5S高能型
■微型机械处理的粉末流道及抛光的喷嘴，能增加粉末的传输性能，并提高传输速度■针对于喷嘴特性的化的喷粉焰能将超范围喷涂的损失降到，并能削减昂贵的清理费用。■轴颈为不锈钢，能更好的经受热反射，提升服务寿命■特别的热防护设计能够在各种使用环境下提供的保护
SUPERJET-S-EUTALLOY 成套工具箱SUPERJET-S-EUTALLOY KITSSUPERJET-S-EUTALLOY工具箱携带非常方便，包括可快速简单装配的必备附件，不包括补配的喷嘴或Eutalloy喷粉
根据不同的使用需要，工具箱内可以配备喷嘴系列和Eutalloy喷粉如下图案显示了一套包括5个喷嘴，喷粉及附件的成套工具箱
SUPERJET-S-EUTALLOY附件SUPERJET-S-EUTALLOY ACCESSOIRES我们推荐带有可选择的特殊水冷喷嘴附件的工具箱—KoolTip，无论SUPERJET-S喷嘴进行高频的循环使用还是长时间的热反应。通过水来冷却喷嘴设备，能加速在大的部件或内径的喷涂过程。另外，当喷粉包装较大的时候，可以在喷枪上装备铝罐来分装，通过上面的盖子就可以进行再填充，而不需要移动罐子。
SUPERJET-S-EUTALLOY的安全性能优势：SUPERJET-S-EUTALLOY SAFETY FIRST不是非常娴熟的使用者也能容易地使用我们的SUPERJET-S-EUTALLOY喷枪，能够满足最严格的安全要求：■使用纯氧作为运载气减少了闪爆的危险■每一个喷嘴都有安全设备，能够防止闪爆■在不影响原始的火焰设置的情况下能快速地关闭气流■特别设计的热保护及更长的喷嘴能有效地防止热反射由于氧气流经过注射器导致的部分真空使得Eutalloy喷粉进入系统，然后乙炔就可以进入搅拌区了 。

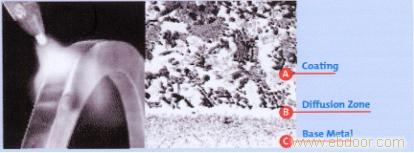

Eutalloy的使用程序THE EUTALLOY PROCESS通过使用工程用的氧乙炔传送系统，可以在绝大多数的冶金件上进行保护性的喷涂。厚度一般在0.1—3mm，只需一次。这些特别的粉末合金经过熔融喷涂后能产生很强的分散强度，因为有其他元素的一些协和作用，这样基材就不会被熔化。先进的粉末雾化技术加上的SUPERJET-S传送系统，使得其可以对几乎任何的工业用部件进行修复。
免责声明：本商铺所展示的信息由企业自行提供，内容的真实性、准确性和合法性由发布企业负责，一比多公司对此不承担任何保证责任。
友情提醒：为保障您的利益，降低您的风险，建议优先选择商机宝付费会员的产品和服务。
